Test et programmation de capteur angulaire

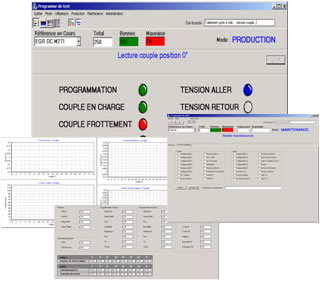

L'application de test réalisée, mesure la résistance, le couple, la tension, la position, l'hystérésis et le frottement.

Points clés

• 10 caractéristiques à valider, 50 points de contrôle sur plus de 40000 points d’acquisition par cycle,
• Fonctions de filtrage, de configuration, de test communication
• Précision +- 0,025 degré, +- 0,05V
• Temps de cycle 1,5s pour 0°<=>80°<=>0°
• Génération du signal PWM pour la charge du capteur
• Affichage des résultats, courbes pour chaque cycle/produit
• Rapport et traçabilité dans fichiers csv et base de données

Matériel et environnement

• Codeur incrémental, couplemètre,
• Carte National Instrument série E,
• Communication RS232 Unitelway (dev du protocole) Pooling < 15ms
• Borland C++ Builder,
• Driver NI-DAQ pour le pilotage de carte



Soudure laser

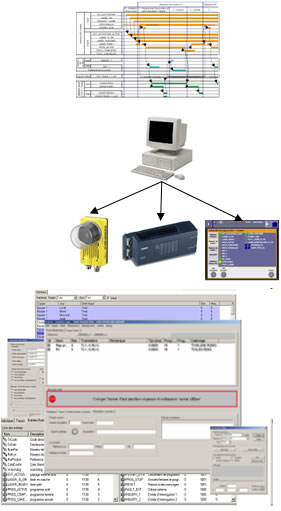

Réalisation d'une application centrale pour la gestion de la soudure de différents composants sur un produit destiné au marché de l'automobile.

• Le poste est piloté par un automate en Ethernet
• Cycle de traitement :
  • Calcul offset position produit avec vision cognex,
  • Tir laser Trumpf Trupulse, profibus échange <10ms
  • Contrôle soudure avec vision cognex
  • Pour chaque pièce réalisation de 5 cycles en 3s
  • Gestion d’archivage des résultats
  • Fonction de calibrage


Matériel et environnement

• Carte profibus CP5613, PC<=>Laser,
• Modbus TCP/IP, PC<=>Automate,
• Telnet TCP/IP, PC <=>Vision Cognex,
• Visual C++ 6



Développement Générique

Dans le cadre de la capitalisation de notre savoir faire et l'amélioration permanente des fonctions disponibles pour une application de production aussi simple soit elle, nous avons réalisé une application modulaire répondant à la plupart des besoins.

Définition d'un standard de développement

• Interface ergonomique et générique
• Conception objet de module avec capitalisation :
  • Carte IO TOR : dissociation fonctionnel / physique
  • Com sous forme de trame ASCII : rs232, 3964R,TCP/IP
  • Module de trace : fichier, onglet, eventviewer,
  • Module de consigne utilisateur en RTF,
  • Module d’impression, de statistique, …
• Gestion de quatre modes : production, maintenance (tests unitaires), administration (configuration) et débug (validation lors des développements)


Principales réalisations

• Postes d’indentification / impression manuelle ou automatique,
• Postes de contrôle, d’interblocage, de mesures,
• Postes de gestion de production, d’indicateur de production avec afficheur ligne temps réel.
